sd Tubería de perforación para perforación horizontal dirigida | Geotec

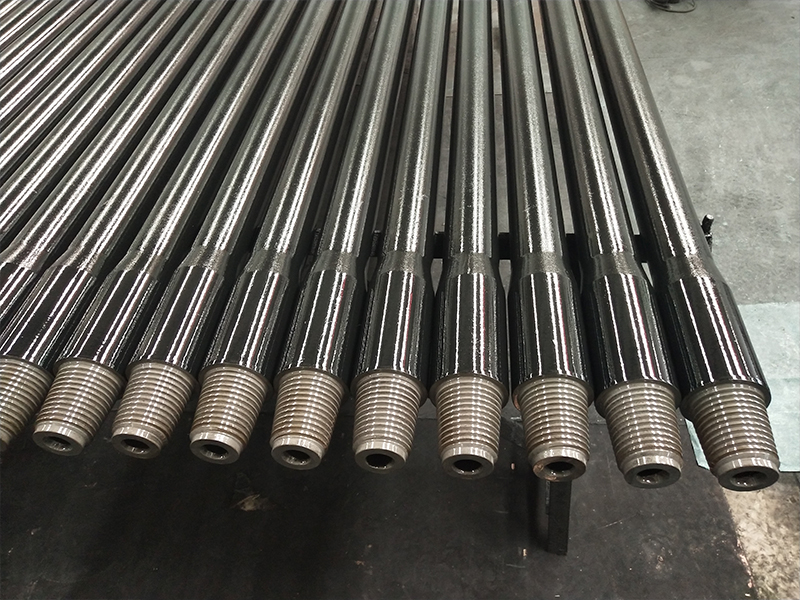

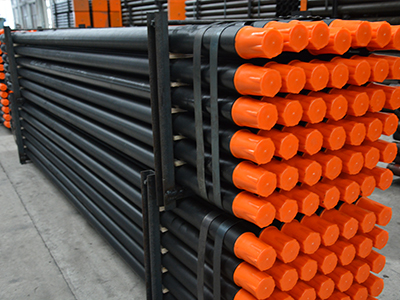

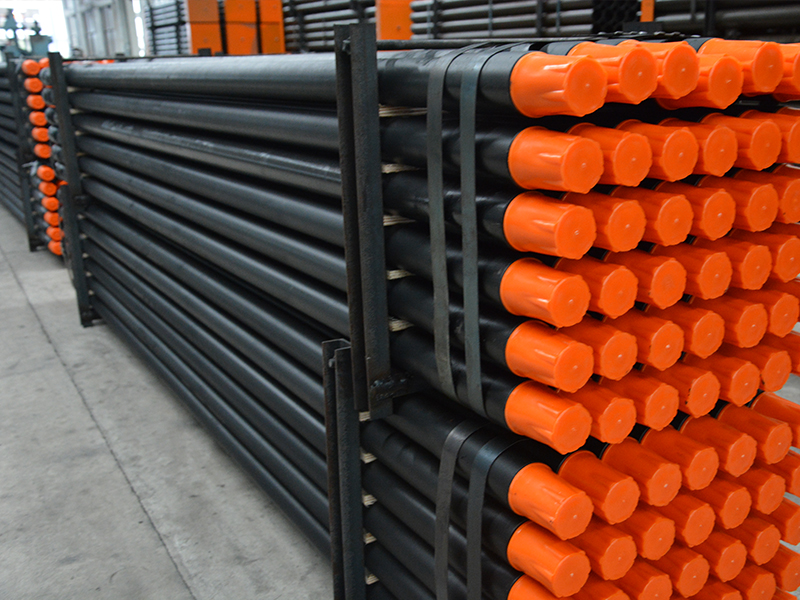

Barra de perforación HDD (tipo forjado)

Tubería compatible de perforación horizontal dirigida (PHD) China
Modelo compatible Forma de la tubería de perforación diámetro exterior de la tubería
(mm) 		Espesor de la pared de la tubería
(mm) 		Diámetro exterior de la junta
(mm) 		tipo de rosca Longitud del pasador
(mm) 		Longitud de operación
(m) 		Torque de conexión recomendado
(N.m) 		Radió de flexión
(m) 		grado de templado y revenido
50(2'') Forjado en una sola pieza 50 6.5 57 ZD50 63.5 2.5 2700 33 S135
60.3 (2 3/8'') Forjado en una sola pieza 60.3 7.5 67 ZD60 70 3 3500 38 S135
73 (2 7/8'') Forjado en una sola pieza 73 8 80 NC23 85 3 5500 46 S135
73 (2 7/8'') Forjado en una sola pieza 73 8 80 NC23 76.2 3 5500 46 S135
73 (2 7/8'') Forjado en una sola pieza 73 10 87 NC26 85 3 6300 55 S135
76 (3'') Forjado en una sola pieza 76.2 10 87 NC26 85 3 6300 55 S135
83 (3 1/4'') Forjado en una sola pieza 83 9.19 92 ZD80 88.9 3 8800 59 S135
89 (3 1/2'') Forjado en una sola pieza 88.9 9.35 105 NC31 88.9 4.5 9200 59 S135
102 (4'') Soldadura por fricción 101.6 9.19 127 NC38 112 6 14800 98 S135
114 (4 1/2'') Soldadura por fricción 114.3 9.19 127 NC38 110 6 19000 105 S135
114 (4 1/2'') Soldadura por fricción 114.3 9.19 139.7 NC40 126.3 6 19000 105 S135
114 (4 1/2'') Soldadura por fricción 114.3 9.19 158.8 NC46 126.3 6 25000 105 S135
127 (5'') Soldadura por fricción 127 9.19 168.3 NC50 126.3 6 45000 115 S135
127 (5'') Soldadura por fricción 127 9.19 168.3 NC50 126.3 9.6 45000 115 S135
140 (5 1/2'') Soldadura por fricción 139.7 10.54 190.5 51/2FH 139 9.6 65050 120 S135
168 (6 5/8'') Soldadura por fricción 168.3 10.54 215.9 6 5/8FH 127 9.6 86000 140 S135
ESPECIFICACIONES DE LA COMPATIBILIDAD VERMEER DE LA TUBERÍA DE PERFORACIÓN (PHD)
Modelo Conexión Diámetro exterior del tubo
(mm) 		Espesos de la pared
(mm) 		Diámetro exterior de las juntas
(mm) 		Longitud de operación
(mm) 		Grado de templado y revenido Radio de curvatura Min
(m) 		Torque Max
(N.m)
D6×6 FS1#200 38 5.5 48 1829 S135 17.47 1220
D7×11, D10×15 S3 FS1#200 42.2 6 48 1829 S135 29 2040
D10×14, D10×15  FS1#200 42.2 6 48 3048 S135 29 2040
D16×20A, D16×22 Series II D20×22 S3 FS1#250 48.26 6 54 3048 S135 30 2720
D20×22A, D20×22 Series II D20*22 S3 FS1#400 52.4 6.5 57 3048 S135 31 3536
D24×40,D24×40A, D24×40 Series II,
D23 × 30 S3 D24×40 S3		 FS1#600 60.3 7.1 66.7 3048 S135 33 5440
D40×40 FS1#600 60.3 7.1 66.7 4572 S135 33 5440
D33×44, D36×50, D36 ×50 Series II FS1#650 60.3 7.5 70 3048 S135 33 6800
D33×44, D36×50, D36 ×50 Series II FS1#650 60.3 7.5 70 4572 S135 33 6800
D36×50, D36 ×50 Series II, D40×55 S3 FS1#700 68 10.54 79 3048 S135 44.2 6800
D36×50, D36 ×50 Series II FS1#700 68 10.54 79 4572 S135 44.2 6800
D50×100/Uni60×70 FS1#900 73 9.5 82.55 3048 S135 51.4 12240
D50×100,D50×100A, D60×90 FS1#900 73 9.5 82.55 4572 S135 51.4 12240
D50×100,D80×100Series II, D60×90 FS1#800 88.9 9.35 92 4572 S135 51.4 13600
D100×120 Series II, D130×150,
D60×90, D60×90 S3, D100×140,
D100×140 S3		 FS1#1000 89 12 111 6096 S135 60.2 20400
D55×100 #902 73 10 98 4572 S135 52 17628
D33×44, D36×50, D36 ×50 Series II FS2 60.3 7.5 70 3048 S135 33 6800
D33×44, D36×50, D36 ×50 Series II FS2 60.3 7.5 70 4572 S135 33 6800
D100×120 FS2 88.9 10 104.8 6096 S135 60.2 24480
ESPECIFICACIONES COMPATIBILIDAD DE LA CUBIERTA DE LA TUBERÍA DE PERFORACIÓN (PHD)
Modelo Conexión Diámetro exterior del tubo
(mm) 		Espesos de la pared
(mm) 		Diámetro exterior de las juntas
(mm) 		Longitud de operación
(mm) 		Peso
(kg) 		Grado de templado y revenido Radio de curvatura Min
(m) 		Torque Max
(N.m)
Case 6010 Case 6010 52.3 6.5 57 3048 S315 30 30
Case 6030 Case 6030 60.3 7.1 66.7 3048 35 S315 33 33
ESPECIFICACIONES DE COMPATIBILIDAD DE FOSO DE LA TUBERÍA DE PERFORACIÓN (HDD)
Modelo Conexión Diámetro exterior del tubo
(mm) 		Espesos de la pared
(mm) 		Diámetro exterior de las juntas
(mm) 		Longitud de operación
(mm) 		Grado de templado y revenido Radio de curvatura Min
(m) 		Torque Max
(N.m)
JT520 DW 1.21 28.7 5 44.45 1.5 S135 29.5 1220
JT920/921 DW 1.41 42.3 6.5 50.8 2 S135 28 2929
JT920L DW 1.41 42.3 6 50.8 3.05 S135 28.1 2929
JT1720 DW 1.69 54 6.5 63.5 3 S135 35.8 6772
JT2020/20 DW 1.94 54 7.5 66.7 3 S135 35.8 8240
JT2720 DW 1.94 60.3 7.5 70 3 S135 40 7175
JT25/30 DW 2.11 60.3 8 70 3 S135 40 10542
JT25/2720M1/3020M1 DW 2.11 60.3 8.5 76 3 S135 40 18480
JT4020 DW 2.4 73 10 82.5 4.5 S135 48.5 13440
JT4020M1 DW 2.59  73 10.5 89 4.5 S135 51.4 18284
JT7020/8020 DW 3.27 88.9 9.35 101.6 4.5 S135 59 27132

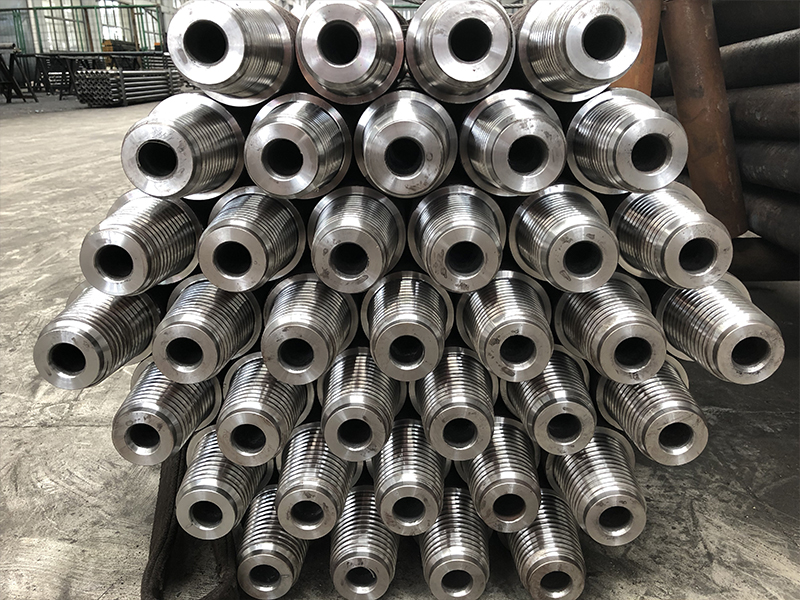

Características de la tubería de perforación para perforación horizontal dirigida

Esta tubería de perforación integra una rosca con dos regiones de fuerza de soporte para reducir la resistencia durante la construcción. Esta cuenta con gran fuerza de torsión y un diámetro interior amplio para perforar fluidos y evitar la deformación de la rosca.

1. Rosca de soporte A
2. Rosca de soporte B

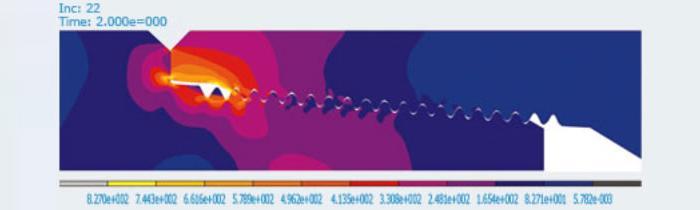

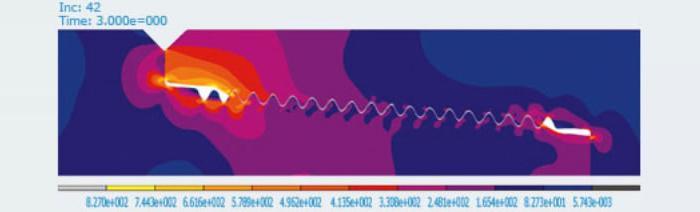

Comparación de las propiedades mecánicas entre las juntas DH y las juntas API
Dimensiones de las juntas de la tubería de perforación (mm)
Juntas DH
Juntas API
